Descripción

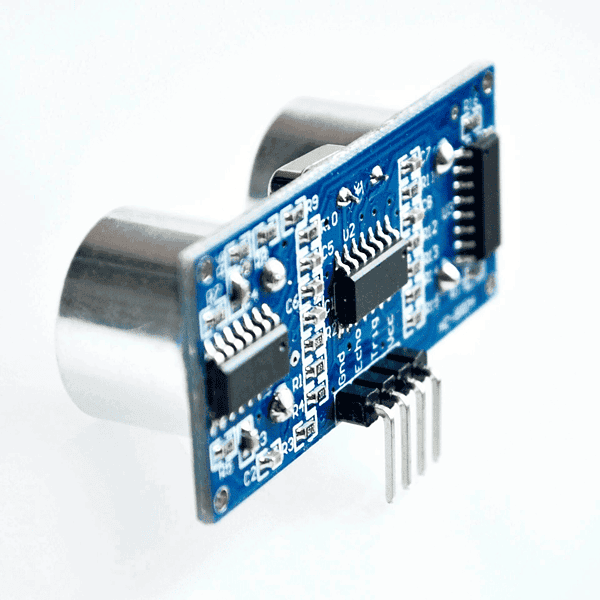

Sensor Hc-sr04 Ultrasonido Medidor Distancia
Un sensor Hc-sr04 ultrasonido, es un transductor que mide la distancia de un objeto por medio del rebote de una onda sonora que trabaja en el rango de los ultrasonidos por lo tanto no lo podemos escuchar. Es importante mencionar que este sensor no funciona en un lugar donde no haya aire, ya que por medio de este se transporta la onda sonora. Este sensor puede medir desde 3 cm hasta 3 metros pero su rango ideal es entre los 20 cm a los 2 metros y tiene un ángulo de 15 grados de apertura para medir.
¿Cómo funciona un sensor Hc-sr04 ultrasonido?
Este sensor HC-SR04 tiene dos bocinas una que emite un sonido ultrasonido que rebota con el objeto a medir y la otra bocina que recibe el sonido. No solo detectar objetos también fluidos, por si solo no sirve para hacer una medición de distancia para esto también necesitamos de un microcontrolador que prenda el sensor.
- También le puede interesar Arduino Uno, kit mejorado Aprendizaje, Robótica y proyectos
Características:
- Utilizando el disparador IO para al menos 10us de señal de alto nivel,
- El módulo envía automáticamente ocho 40 kHz y detectar si hay una señal de pulso de vuelta.
- Si la señal de vuelta, a través de alto nivel y el tiempo de salida de alta IO duración es
el tiempo desde el envío de ultrasonidos hasta el retorno. Distancia de prueba = (tiempo de nivel alto×velocidad del sonido (340M/S) / 2, - El sensor HC-SR04se usa ultrasonido para determinar la distancia de un objeto en un rango de 2 a 450 cm.
Especificaciones
- Voltaje de Operación: 5V DC
- Corriente de reposo: < 2mA
- Corriente de trabajo: 15mA
- Rango de medición: 2cm a 450cm
- Precisión: +- 3mm
- Ángulo de apertura: 15°
- Frecuencia de ultrasonido: 40KHz
- Duración mínima del pulso de disparo TRIG (nivel TTL): 10 µS
- Duración del pulso ECO de salida (nivel TTL): 100-25000 µS
- Dimensiones: 45mm x 20mm x 15mm
- Tiempo mínimo de espera entre una medida y el inicio de otra 20ms (recomendable 50ms)
Pines de conexión
– VCC (+5V DC)
– TRIG (Disparo del ultrasonido)
– ECHO (Recepción del ultrasonido)
– GND (0V)
